Промышленные линии ламинирования

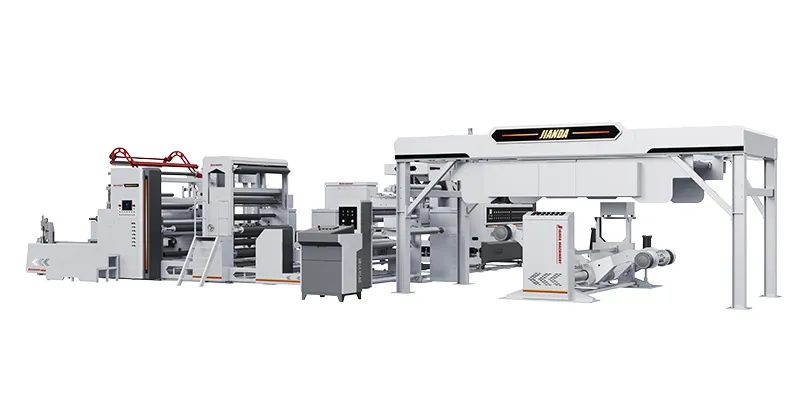

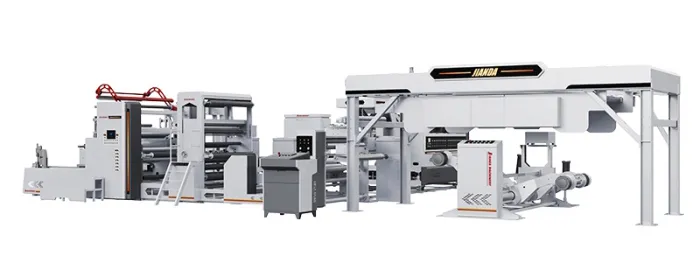

G3 Двухстороннее ламинирование, 270м/мин
Со скоростью производства до 240 м/мин данная модель линии для двухстороннего экструзионного ламинирования в основном используется для нанесения покрытия на бумагу высокой плотности. Смолы типа ПЭНП и полипропилена используются для покрытия бумажных материалов основы с двух сторон. Конфигурация оптимально рассчитана на работу с бумагой высокой плотности, обработка которой требует более контролируемого и стабильного производства.
- Централизованные системы ПЛК и HMI управления помогают управлять операциями через интегрированную систему механических, электрических и пневматических функций.
- Импортированная экструзионная головка высокой точности помогает поддерживать равномерность покрытия.
- Система подъема экструзионной головки работает автоматически, что дает возможность удобной настройки оборудования.
- Высокоскоростной смесительный узел помогает поддерживать равномерное смешивание материалов.
- Подача и позиционирование материала обеспечиваются гидравлическим устройством смены стенок и автоматической системой подачи.
- Опционально может быть добавлена система сухого ламинирования, что позволит объединить в рамках одной линии возможности покрытия и базового ламинирования.
- Наличие одного, двух или множественных экструдеров доступно для оборудования с односторонним и двухсторонним покрытием.
| Модель | ||
| Ширина ламинирования | 600–1200 мм | 900–1600 мм |
| Применимые материалы основы | Бумага высокой плотности (65–450 г/м²) | |
| Расчетная скорость | 270 м/мин | |
| Рабочая скорость | 180–240 м/мин (в зависимости от материала основы и покрытия) | |
| Мощность главного двигателя | 55 кВт*2 | |
| Суммарная мощность | Около 290 кВт | Около 320 кВт |
| Диаметр разматываемого рулона | ≤Ø1500 мм | |
| Диаметр намотки | ≤Ø1600 мм | |
| Источник питания | 380В, 3 Фазы, 4 Провода, 50Гц | |
Принять во внимание:
Дизайн оборудования и технические спецификации могут быть изменены без предварительного уведомления, в зависимости от стадии развития продукта на производстве. Индивидуальные конфигурации могут быть осуществлены по запросу для соответствия требованиям вашего производства и уровня спецификации.
-

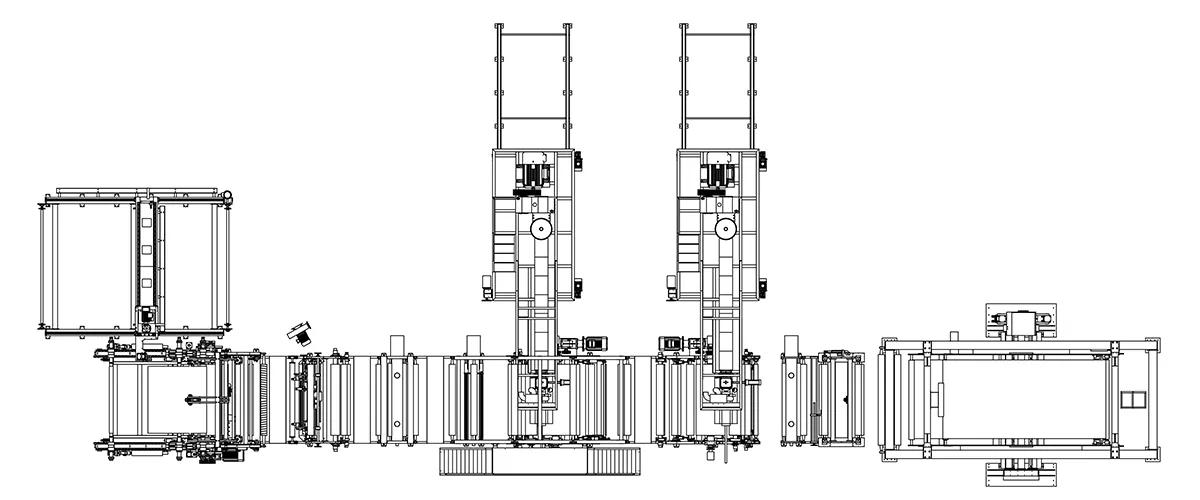

Размотка рулона -
Позиционирование рулона -
Коронная обработка -
Вторичная размотка рулона -
Ламинирование -
Подрезка краев -
Намотка
Панель управления ПЛК

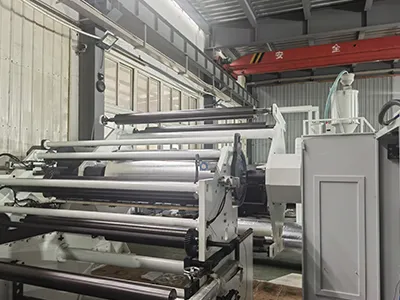

Направляющий ролик

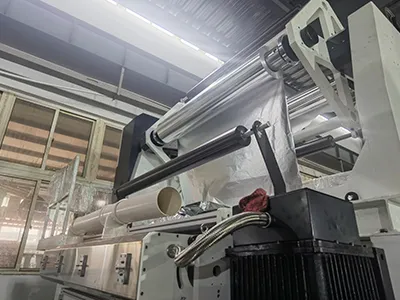

Вторичный размоточный узел

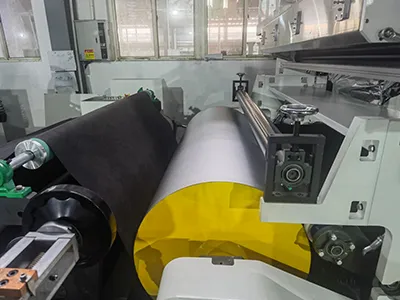

Модель ламинирования

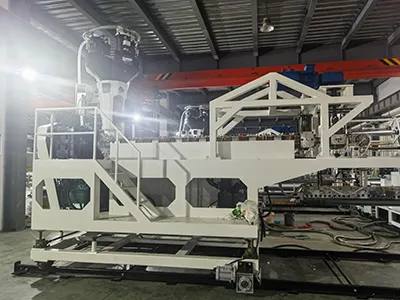

Экструдер

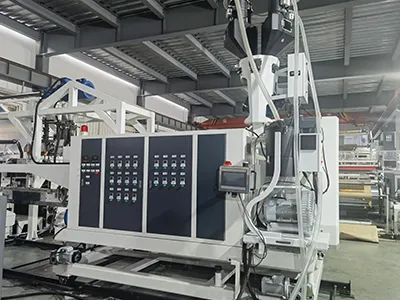

Каретка экструдера

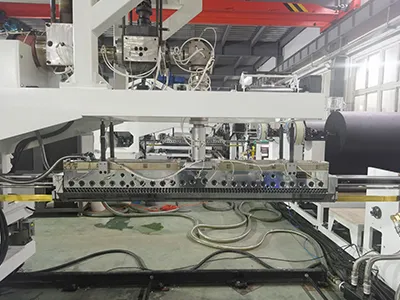

Экструзионная головка

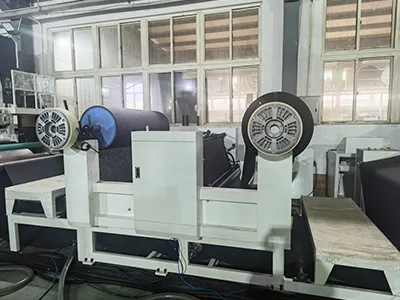

Двухпозиционный размоточный узел

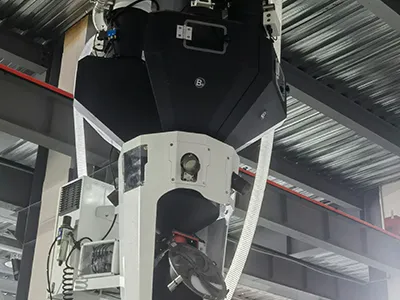

Автоматическая система дозирования
Панель контроля температуры

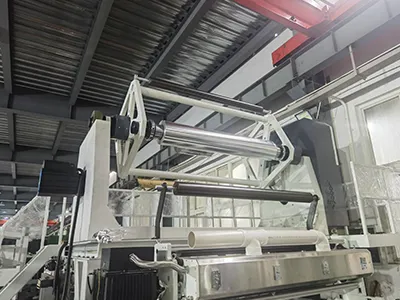

Вторичный размоточный узел с центральным приводом

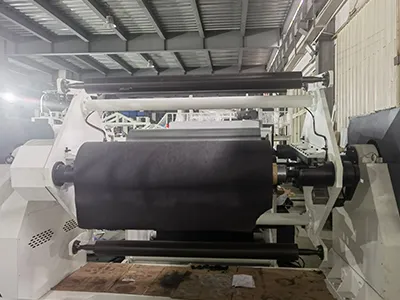

Намоточный узел с центральным приводом
